Symétrie centrale

Dernière modification 04/12/2006 10:23

Pantographe pour la symétrie centrale

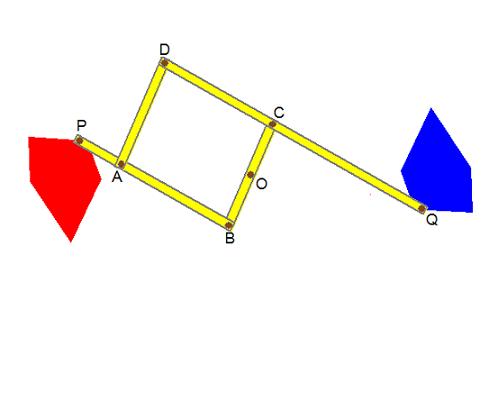

Ce mécanisme est constitué du losange articulé ABCD, dont le côté BC pivote autour de son milieu O fixé au plan. Le côté BA est prolongé d’un segment AP de la parte de A et le côté DC est prolongé d’un segment CQ = BP de la part de C. Cet instrument réalise une correspondance entre deux régions limitées du plan ; les points P et Q sont toujours alignés avec O et on a PO = OQ. Les points P et Q se correspondent donc par une symétrie centrale de centre O.

Symétrie centrale             Télécharger l'animation
