Translateur de Kempe

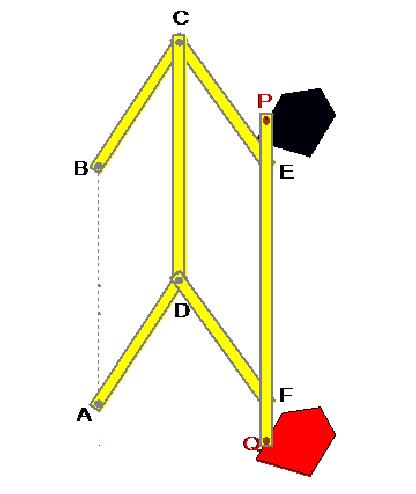

Les deux parallélogrammes articulés ABCD et DCEF ont le côté CD en commun et sont situé sur le même plan. Dans le premier parallélogramme, le côté AB, qui est parallèle au côté commun, est fixé au plan. Au début, cet instrument était utilisé comme mécanisme pour dessiner des segments parallèles à un segment choisi (BA, CD et PQ sont toujours parallèles entre eux), mais il réalise aussi une transformation géométrique. Ce système permet de piloter le segment PQ (qui a longueur arbitraire) : si on place le sommet P (ou Q) sur un point situé sur le plan, le sommet Q (ou P) repère de façon automatique le point lui correspondant par une translation de vecteur PQ (ou QP).

Translation             Télécharger l'animation
